D22series
差動トランス
発振器・位相検波器・フィルターなどを組み込んだ一体構造タイプ
共通仕様
| 入力電圧 | DC4～10V |
|---|---|
| 非対称性 | ±0.5% /F.S. |
| 使用温度範囲 | -10～+60℃ |
| リップル含有率 | 2% rms.以内/F.S. |
| 応答周波数 | 30Hz(-3dB) |
| 極 性 | リード線側へのコア変位がプラス |
特長
- D22シリーズはセンサ内に発振器、位相検波器、フィルターなどを組み込んで一体型構造を実現した他に例のない直流型変位センサです。
- Aシリーズの ように変位計測アンプは不要で、直流電源に接続するだけで、簡単にミクロン単位から±40㎜までの変位に比例した直流電圧出力が取り出せます。
外形寸法と重量
※下の表を参照してください。
仕様表
特性(入力電圧6V時)
| 型式 | D22-2.5 | D22-5 | D22-10 | D22-25 | D22-40 |
| 直線範囲(㎜) | ±2.5 | ±5 | ±10 | ±25 | ±40 |
| 直線性(%/F.S.) | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.5 |
| 感度(mV/㎜/V) | 110 | 50 | 36 | 15 | 17 |
| 入力電流(mA) | 12 | 27 | 30 | 44 | 46 |
| 出力電圧(V) | ±1.65 | ±1.5 | ±2.2 | ±2.2 | ±4.0 |
| 出力インピーダンス(KΩ) | 3.2 | 2.6 | 2.6 | 2.6 | 2.6 |
| 負荷範囲(Ω) | 3K～∞ | 0～∞ | 0～∞ | 0～∞ | 0～∞ |
| 零ドリフト(μm/℃) | ±0.4 | ±1 | ±2 | ±6 | ±12 |
| 感度変化(%/℃) | -0.06～+0.1 | -0.01～-0.04 | 0.0～-0.03 | +0.04～+0.1 | ±0.03 |
| 注1 D22-25の直線性は直線範囲が20㎜までの値で、20～25㎜範囲は表値の2倍です。 注2 感度は「2次出力電圧/変位/1次入力電圧」を意味します。 注3 出力電圧は入力電圧とほぼ比例します。 |

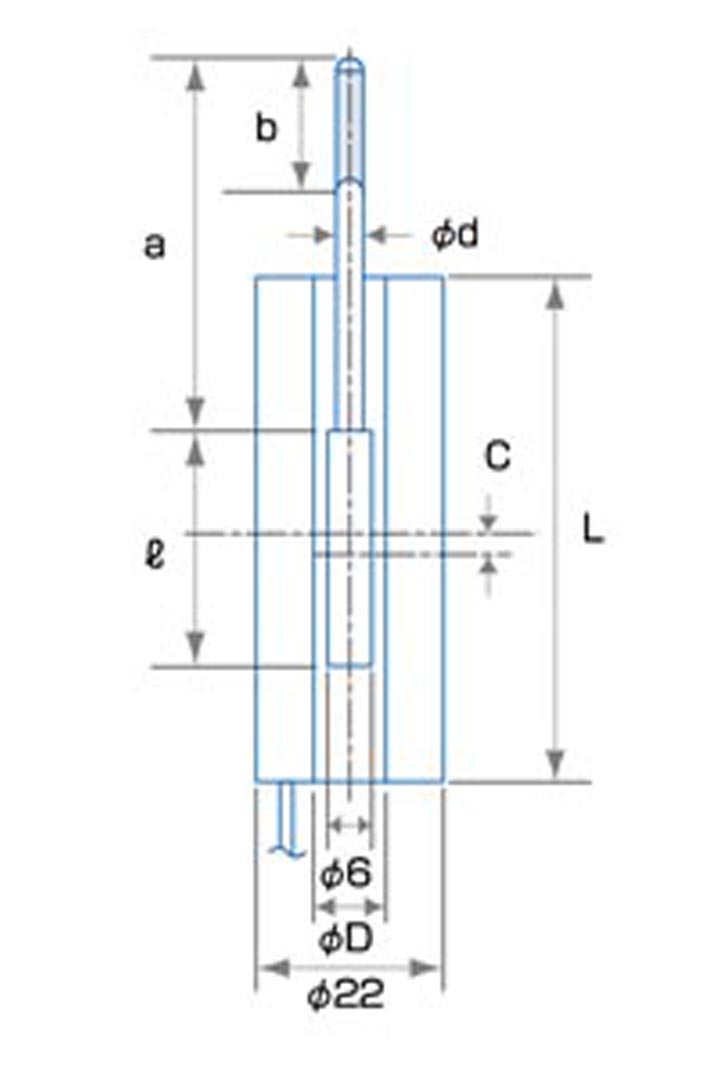

外形寸法と重量
長さ：mm/重さ：g
| 型式 | D22-2.5 | D22-5 | D22-10 | D22-25 | D22-40 |
| ΦD | 7.5 | 7.5 | 7.5 | 7.5 | 6.5 |
| L | 48 | 62 | 78 | 117 | 261 |
| l | 17～19 | 29～32 | 45～48 | 73～79 | 135～160 |
| C | 2 | 2 | 2 | 2 | 0 |
| a | 45 | 45 | 65 | 80 | 150 |
| b | 15 | 15 | 15 | 20 | 20 |
| Φd | 3 | 3 | 3 | 4 | 4 |
| コイル重さ | 59 | 78 | 100 | 173 | 326 |
| コア重さ | 3 | 6 | 9 | 15 |
32 |
| 軸重さ | 2 | 2 | 3 | 10 | 15 |
価格はお問い合わせください
