UF-620
UF-300
UFシリーズ【組込用計量ユニット】
組み込み用計量ユニット
ひょう量：300g〜3200g／最小表示：0.001g～0.01g
- フォースバランス
業界トップクラスのスリムなボディで
高精度・高速応答
取扱説明書一覧
共通仕様
| 安定所要時間 | 最小表示1mg 5％負荷にて、約0.4秒 |
|---|---|
| 感度ドリフト | ±2ppm/℃（10～30℃） |
| 温湿度範囲 | 10～30℃、80％rh以下（ただし結露の無いこと） |
| データ更新間隔 | max.100回/秒 |
| 電源 | DC24V±10％、0.1A |
| 外部風袋引き端子 | あり |
| 出力 | 半二重RS-485、全二重RS-232C、1200bps～38.4kbps |
| 過負荷リリース機構 | 内蔵 |
特長

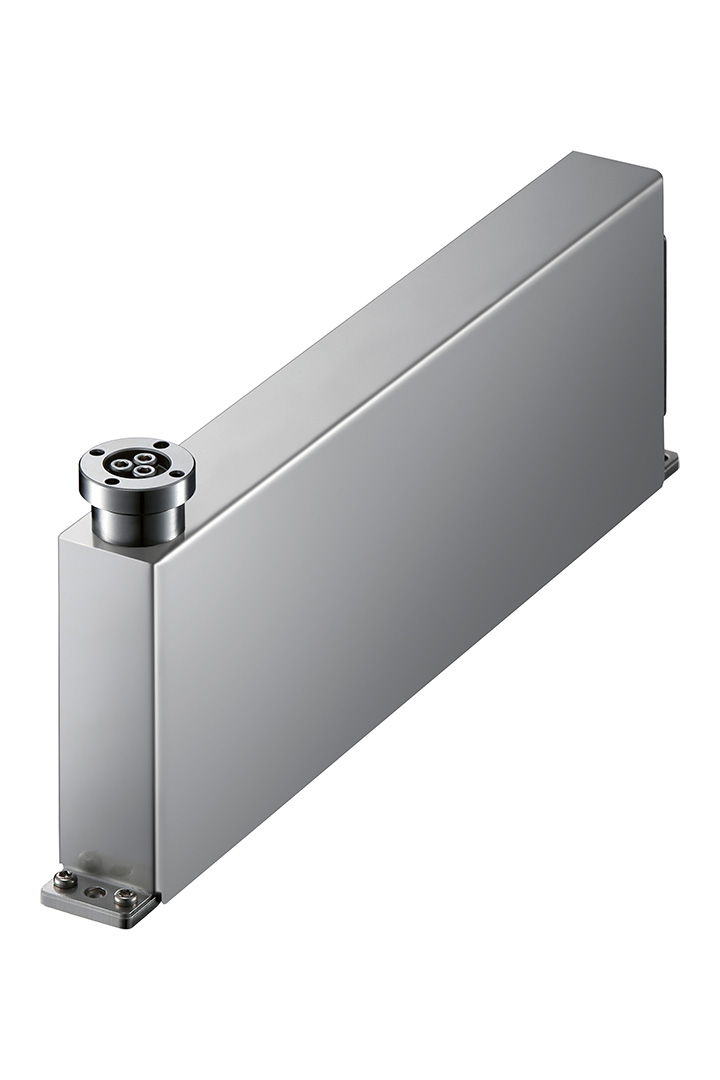

- 「UF-300」は新開発のセンサ幅25mmの超スリムなボディ（UF-620比較50％以下）
- IP65規格適合（UF-300を除く）
- 高精度1mgの高精度組込用計量ユニット（UF-620、UF-300）
- ひょう量の5％荷重時で安定所要時間約0.4秒、計量更新レートMax100回/秒の高速応答
表示ユニットＵＤ-1
※オプション
仕様表
| 型式 | UF-620 | UF-3200 |
| ひょう量（Max） | 620g | 3200g |
| 最小表示 | 1mg（0.001g）切替可能 | 10mg（0.01g）切替可能 |
| 直線性 | ±2mg（0.002g） | ±20mg（0.02g） |
| 再現性（σ） | 1mg（0.001g） | 10mg（0.01g） |
| 外形寸法（WDH） | 56×230×85mm | 56×230×95mm |
| 本体重量 | 約2.1kg | 約2.2kg |
| 税抜価格 | ¥264,000 | ¥285,000 |
| 型式 | UF-300 |
| ひょう量（Max） | 300g |
| 最小表示 | 1mg（0.001g）切替可能 |
| 直線性 | ±2mg（0.002g） |
| 再現性（σ） | 1mg（0.001g）切替可能 |
| 外形寸法（WDH） | 25×250×99mm |
| 本体重量 | 約1kg |
| 税抜価格 | ¥330,000 |
オプション
| 型式 | 製品名 | 税別価格 |
|---|---|---|
| - | 表示ユニット接続ケーブル 10m | ¥6,000 |
| - | 表示ユニット接続ケーブル 3m | ¥4,500 |
| - | 表示ユニット接続ケーブル 4.5m | ¥5,000 |
| - | 表示ユニット用ACアダプタ | ¥3,500 |
| - | 表示ユニット用BCDパラレル出力 | ¥50,000 |
| - | 防水表示ユニット接続ケーブル 10m | ¥30,000 |
| - | 防水表示ユニット接続ケーブル 3m | ¥20,000 |
| - | 防水表示ユニット接続ケーブル 4.5m | ¥25,000 |
| - | 本体用計量皿（55×55mm、ステンレス材） | ¥7,000 |
| - | 本体用防水コネクタ | ¥3,500 |
| UD-1 | 表示ユニット（バックライト液晶表示） | ¥60,000 |
