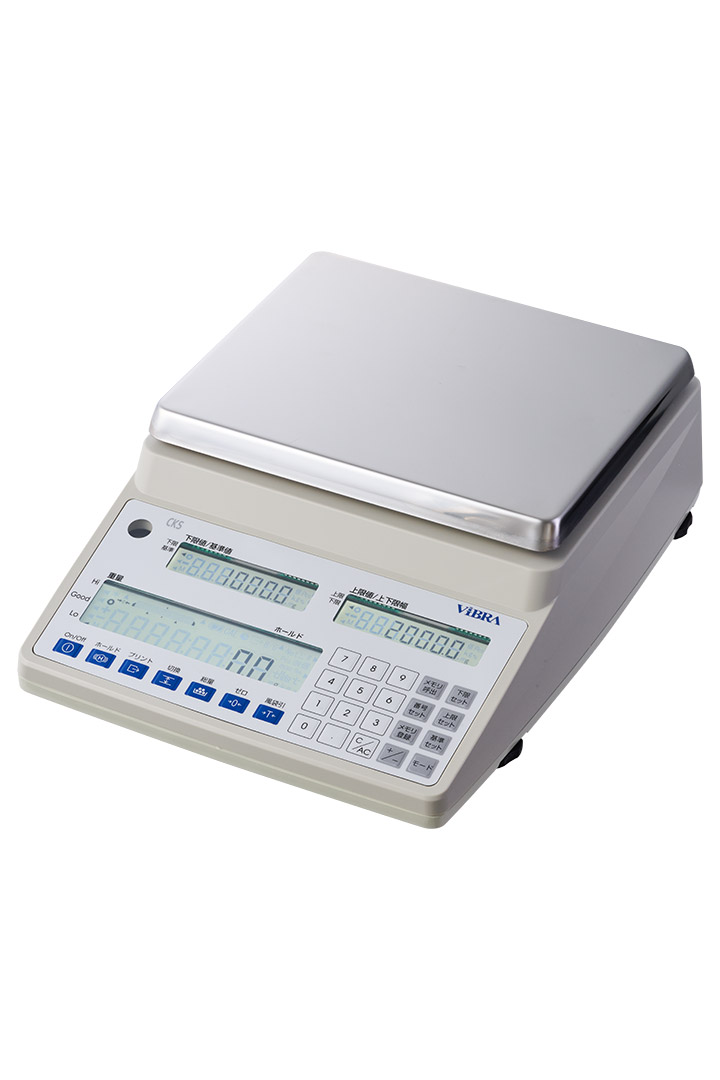

CKS600
CKS3000
CKS16K
CKS60K
CKSシリーズ【チェックスケール】
チェックスケール
ひょう量：600g〜60kg／最小表示：0.01g～0.02kg
※ CKS16K〜60Kはストレインゲージ式センサ
- 音叉
- 5年保証
重量で良品・不良品の正確な判別チェックをサポート
見やすい判別結果と高速応答で作業効率向上
取扱説明書一覧
共通仕様
| 風袋引き範囲 | ゼロ〜ひょう量 |
|---|---|
| スパン調整 | 外部校正分銅による手動スパン調整 |
| 過負荷時表示 | ひょう量＋9目盛り超過時「o-Err」表示 |
| 温湿度範囲 | 0～40℃、80％rh以下（ただし結露の無いこと） |
| 電源 | 専用ACアダプタ（UM128）（乾電池駆動はオプション） |
| 出力 | RS-232C双方向出力（Dsub 9P）標準装備 |
特長

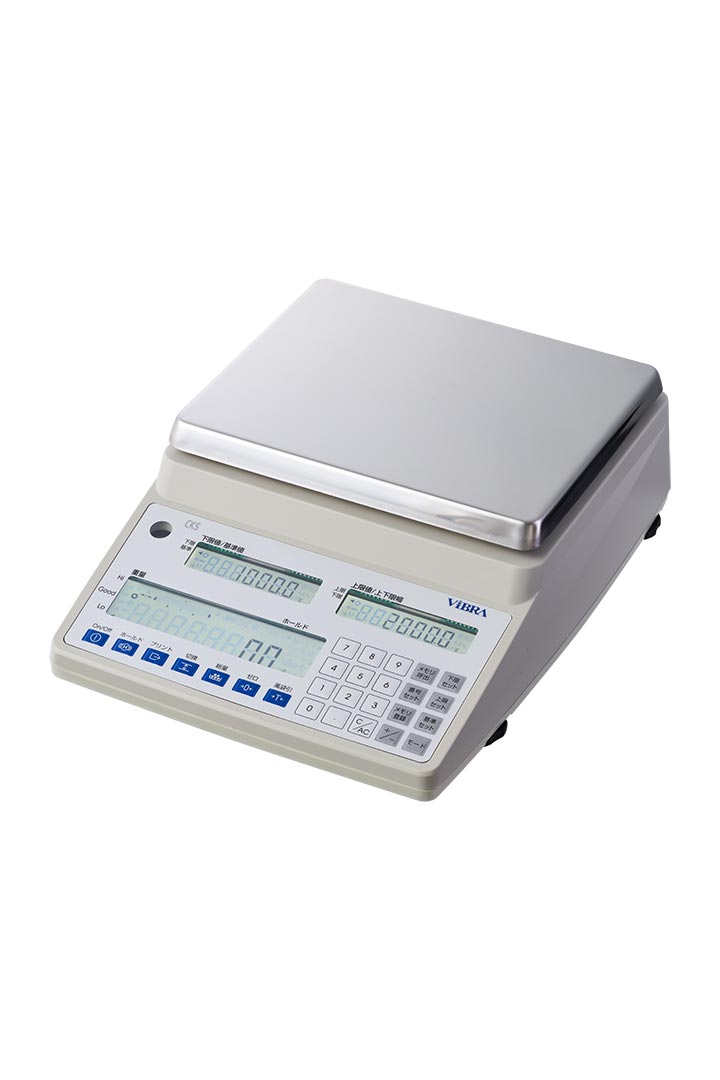

- 「上限値」「下限値」「重量」が見やすいバックライト液晶表示を搭載
- 高精度・高応答の音叉式力センサとタフなストレインゲージ式センサの用途に応じた2種をご用意
- 判別結果を「Hi」「Good」「Lo」の表示とブザー音でお知らせ、良品・不良品が一目瞭然
- 上位機器からの各種判別値登録が可能（基準値と上下限幅）
- 判別値を50組まで登録可能

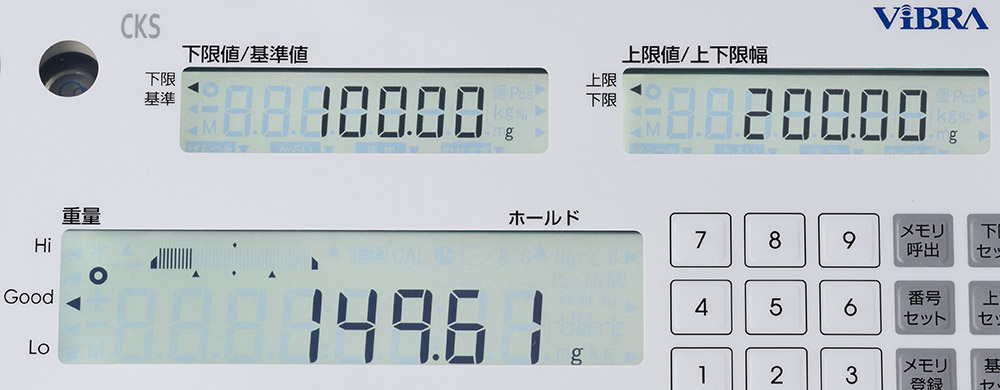

「上限値」「下限値」「重量」が見やすいバックライト液晶表示を搭載
通常モード選択時は、設定値と重量値が独立して3画面に表示する専用表示を搭載。バックライト液晶表示により見やすさアップ。
上位機器からの各種判別値登録が可能（基準値と上下限幅）
RS232C双方向出力を標準装備。上位機器のPLC・PCから各設定値登録ができるので、インラインへの組込にも対応可能です。

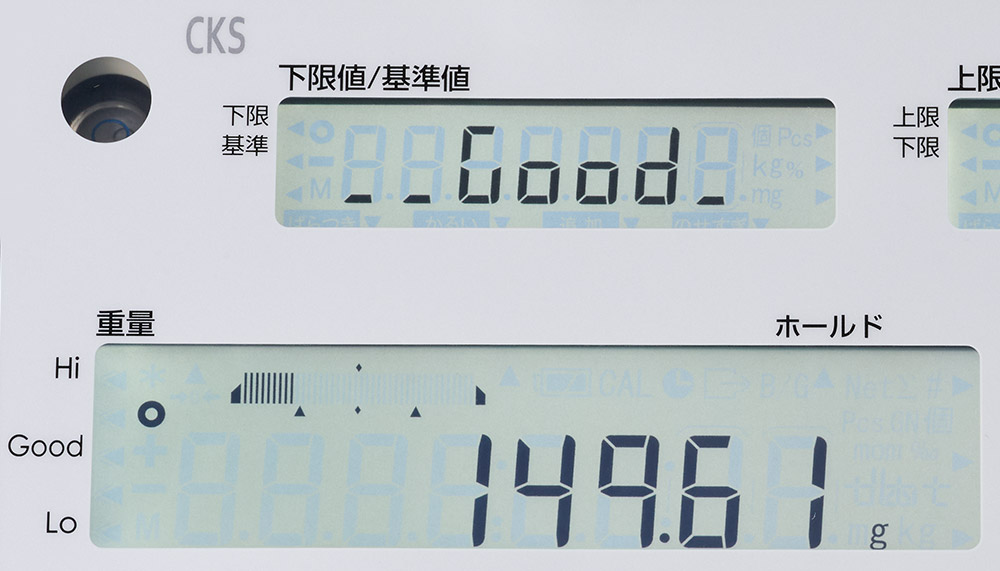

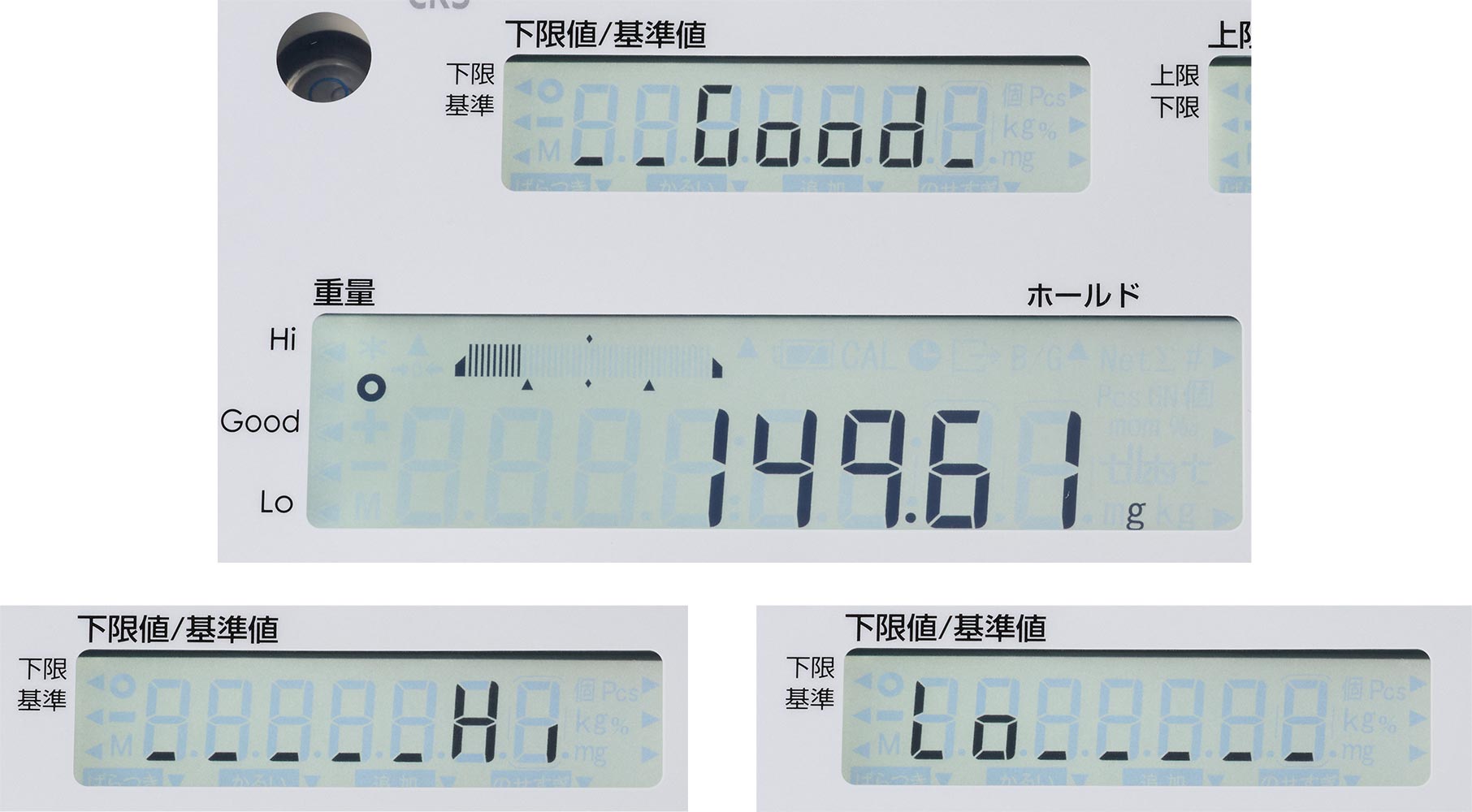

判別結果を「Hi」「Good」「Lo」の表示とブザー音でお知らせ、良品・不良品が一目瞭然
テキストモード選択時は重量とステータスのみを表示します。誰でも判別状態が分かりやすく、見間違いを防止し、安心して作業をしていただけます。

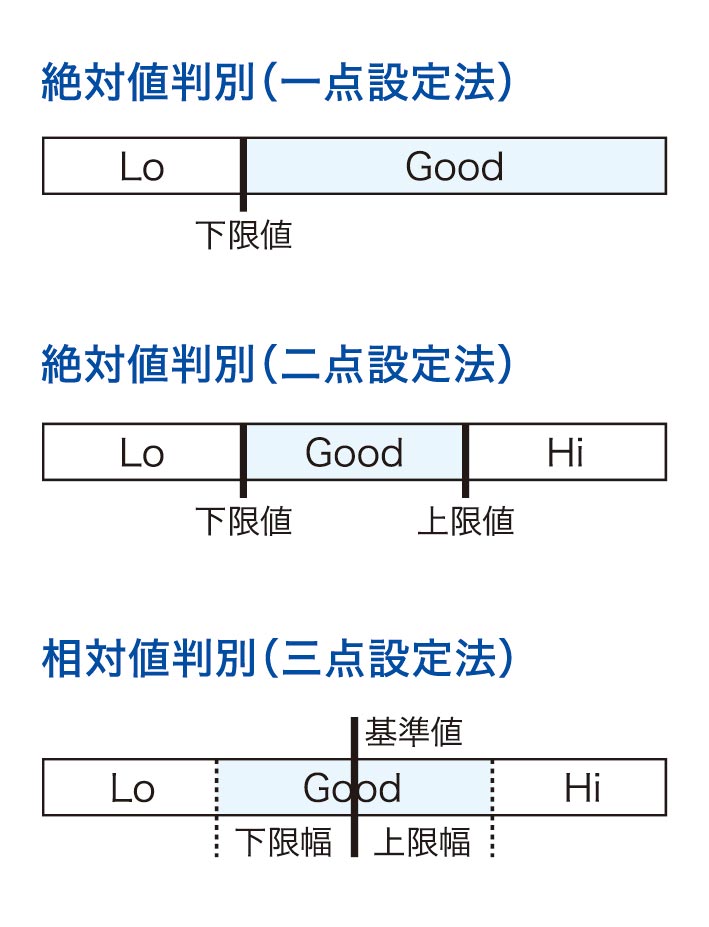

現場によって使い分けられる3つの判別方法
①絶対値判別（一点設定法）：下限値を設定します。 ・測定物の重量値が、下限値を下回っていた場合：Lo判定 ・それ以外（または値が等しい場合）：Good判定 ②絶対値判別（二点設定法）：下限値と上限値を設定します。 ・測定物の重量値が、下限値を下回っていた場合：Lo判定 ・測定物の重量値が、上限値を上回っていた場合：Hi判定 ・それ以外（または値が等しい場合）：Good判定 ③相対値判別（三点設定法）：基準値・下限幅・上限幅を設定します。 ・測定物の重量値が、「基準値-下限幅」を下回っていた場合：Lo判定 ・測定物の重量値が、「基準値+上限幅」を上回っていた場合：Hi判定 ・それ以外（または値が等しい場合）：Good判定
仕様表
| 型式 | CKS600 | CKS3000 | CKS6000 | CKS12K |
| 測定方式 | 音叉式力センサ | |||
| ひょう量（Max） | 600g | 3000g | 6000g | 12000g |
| 最小表示 | 0.01g/0.02g | 0.1g/0.2g | 0.1g/0.2g | 1g/2g |
| 計量皿寸法 | Φ140mm | 234×204mm | ||
| 外形寸法（WDH） | 260×344×101mm | |||
| 税抜価格 | ¥180,000 | ¥180,000 | ¥180,000 | ¥180,000 |

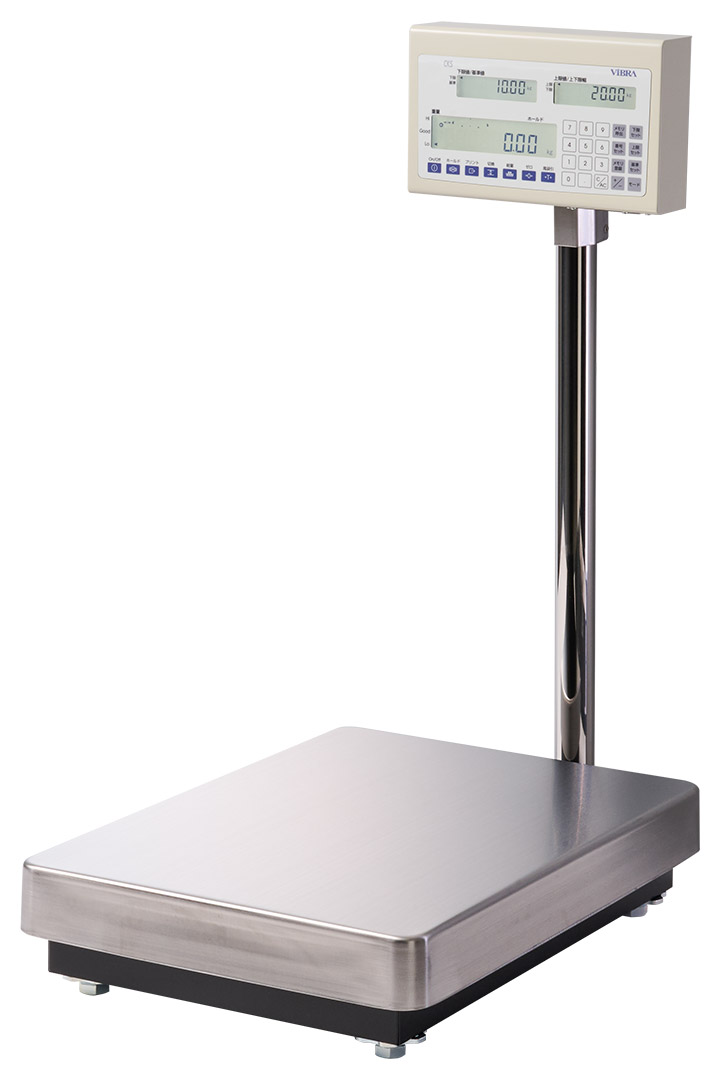

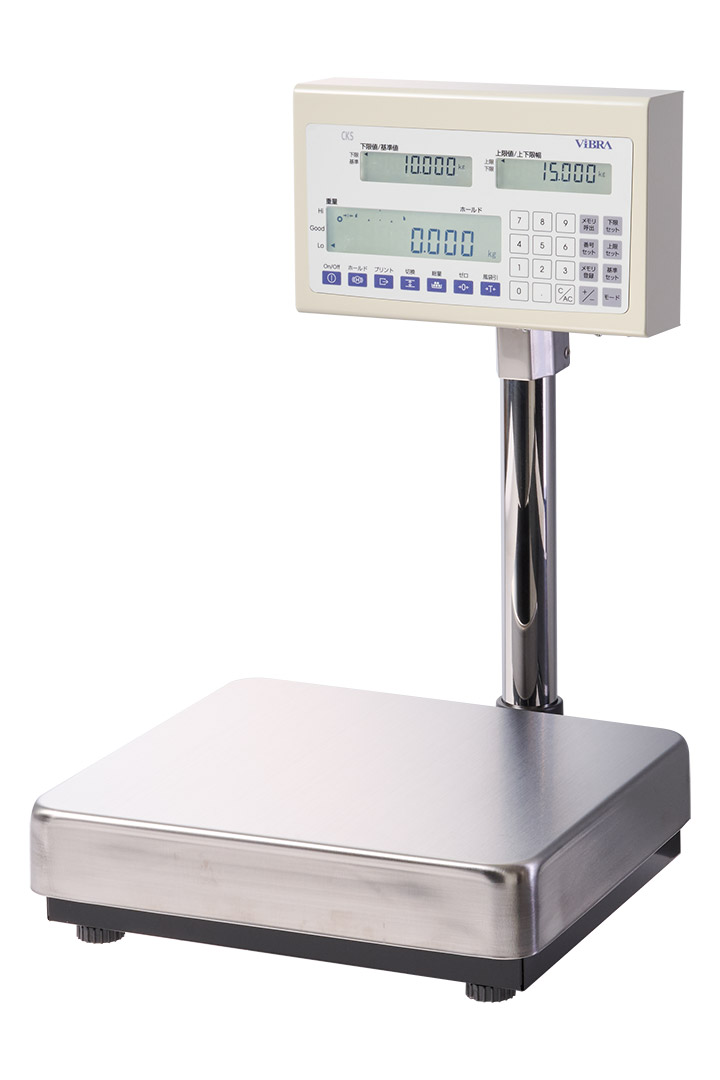

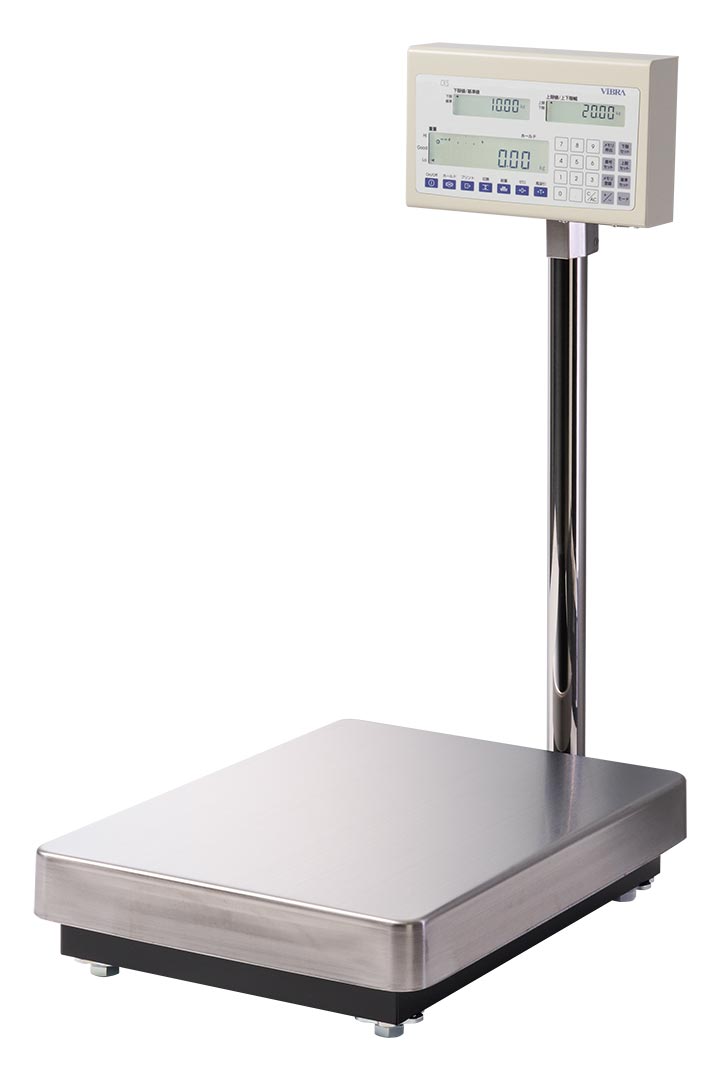

| 型式 | CKS16K | CKS30K | CKS60K |
| 測定方式 | ストレインゲージ式センサ | ||
| ひょう量（Max） | 16kg | 30kg | 60kg |
| 最小表示 | 0.002kg/0.005kg | 0.005kg/0.01kg | 0.01kg/0.02kg |
| 計量皿寸法 | 330×310mm | 380×530mm | |
| 外形寸法（WDH） | 330×448×491mm |
380×669×760mm |
|
| 税抜価格 | ¥240,000 | ¥240,000 | ¥240,000 |
オプション
| 型式 | 製品名 | 税別価格 |
|---|---|---|
| -BT | 乾電池駆動 | ¥20,000 |
| -LM | リレー出力（Din 8Pin） | ¥35,000 |
周辺機器
| 型式 | 製品名 | 税別価格 |
|---|---|---|
| CSP-240 | プリンタ | ¥140,000 |
| CSP-160Ⅱ | プリンタ | ¥72,000 |
