はかり・製品を選ぶ

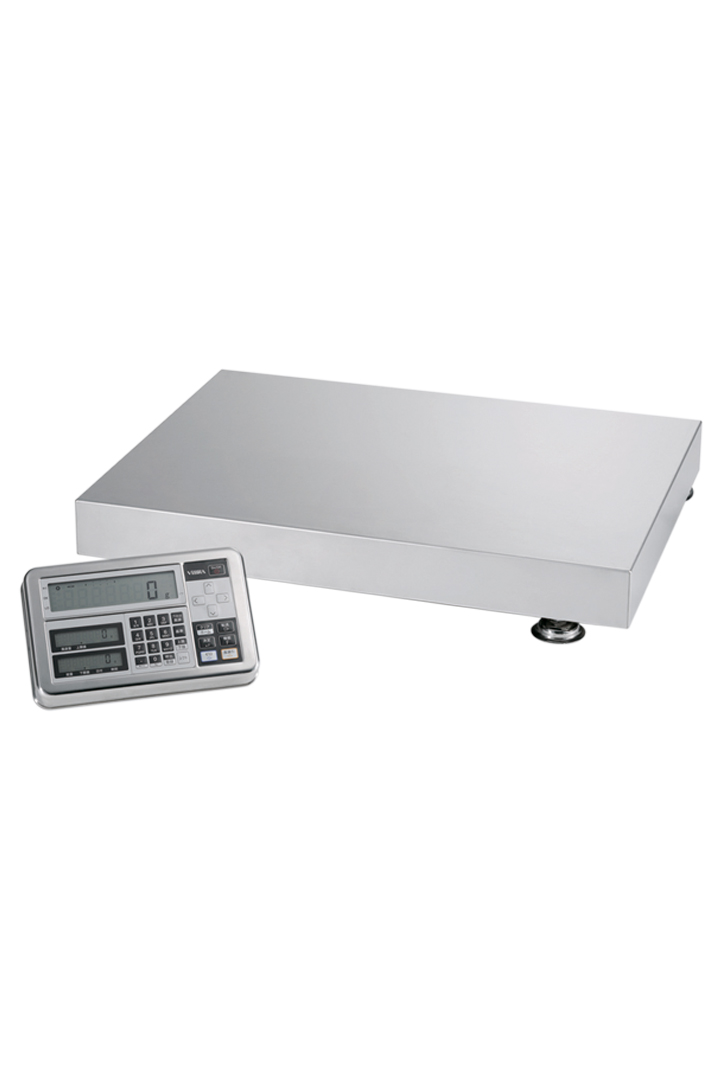

  • [イメージ]FZ-60K-i03/ FZ-100K-i03 /FZ-200K-i03
  • [イメージ]FZ-620-i03 ※風防はオプション
  • [イメージ]FZ-150KF-i03/ FZ-300KF-i03
  • [イメージ]FZ-3200-i03/ FZ--6200-i03/ FZ--15000-i03
[イメージ][イメージ][イメージ][イメージ]

【電源ボックス型】/FZ series/【乾電池駆動型】/FZ-B series

防塵防水・本質安全防爆構造 電子はかり
ひょう量:620g〜300kg/最小表示:0.001g~1g

  • 音叉
  • 5年保証
  • 本質安全防爆構造
  • [アイコン]新光電子のエコ商品
本質安全防爆構造:第TC20732号(FZ-620) 第TC20752号(FZ-3200、6200、15000) 第TC20733号(FZ-30KP) 第TC20736号(FZ-60K、100K、200K) 第TC20734号(FZ-150KF、300KF) 第TC21250号(FZ-B620) 第TC21251号(FZ-B3200、B6200、B15000) 第TC21248号(FZ-B30KP) 第TC21252号(FZ-B60K、B100K、B200K) 第TC21249号(FZ-B150KF、B300KF)

2種類の表示器と多彩なラインナップで
多様な防爆現場のニーズに対応

共通仕様

風袋引き範囲 全ひょう量
スパン調整 外部校正分銅による手動スパン調整
過負荷時表示 ひょう量+90目盛り超過時「o-Err」表示
表示部 LCD、文字高さ25mm(補助表示11mm)、7セグメント、最大7桁
温湿度範囲 5~35℃、80%rh以下(但し結露のないこと)
電源 FZ AC100V(±10%)/110~240V、50Hz/60Hz
FZ-B 単1マンガン乾電池4本
出力 IR通信
RS-232C双方向出力(Dsub 9P) ※FZ seriesのみ

特徴

  • IP65規格適合の防塵・防水構造
  • IR通信(データロガーDLZ-200、Bluetooth出力ユニットBTZ使用可能)
  • パネル角度は無段階で調整が可能 (FZ-150KF、300KFを除く)
  • 設置工事が不要な「乾電池駆動タイプ」をご用意

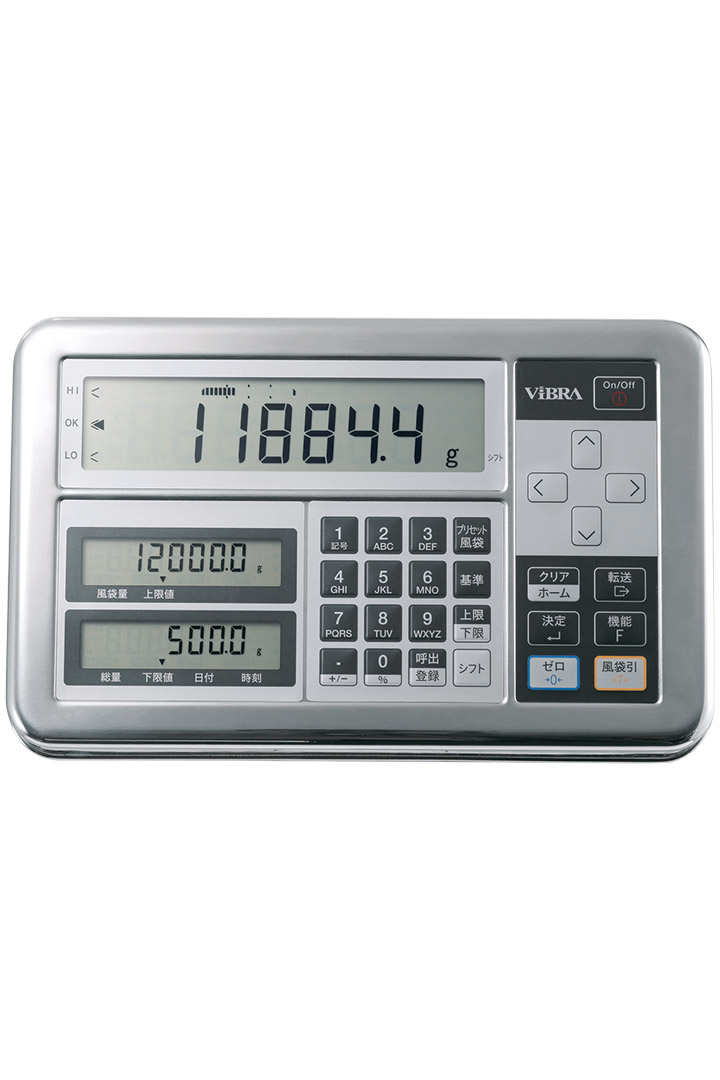

表示器 i03   用途で選べる2種類の表示器

計量状態が判る補助表示を加えたi03 ・計量値を表示 ・風袋/上限値 ・総量/下限値 ・日付/時刻

[イメージ]

表示器 i02   用途で選べる2種類の表示器

使いやすいキー配列とダイレクトキーの表示器i02 ・計量値を表示

[イメージ]

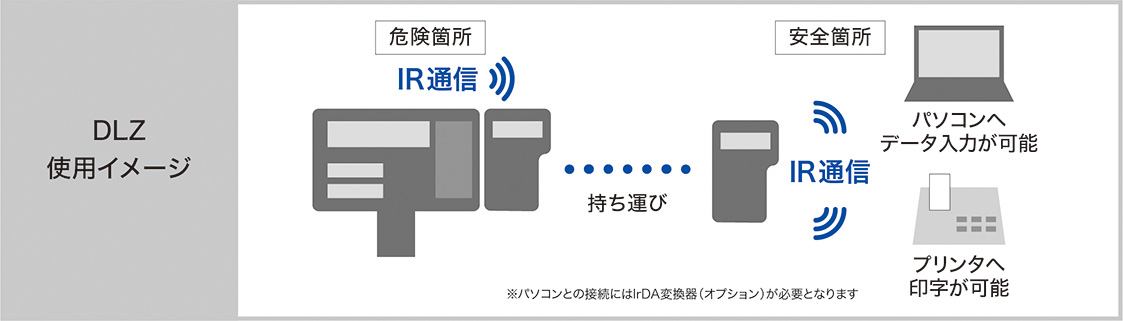

IR通信でデータロガー・Bluetooth出力に対応

IR通信ポートを標準装備、計量データをデータロガー(DLZ-200)、Bluetooth出力ユニット(BTZ)に送信できます。 ※詳しくはDLZ-200、BTZ商品詳細にて

[イメージ]

乾電池駆動(FZ-Bシリーズ)

[イメージ]


電源ボックス (FZシリーズ)

[イメージ]


仕様表

【電源ボックス型】

表示器i03タイプ

型式 FZ-620-i03 FZ-3200-i03 FZ-6200-i03 FZ-15000-i03 FZ-30KP-i03
税抜価格 ¥728,000 ¥598,000 ¥648,000 ¥598,000 ¥1,000,000

 表示器i02タイプ

型式 FZ-620-i02 FZ-3200-i02 FZ-6200-i02 FZ-15000-i02 FZ-30KP-i02
税抜価格 ¥708,000 ¥578,000 ¥628,000 ¥578,000 ¥980,000



ひょう量(Max) 620g 3200g 6200g 15000g 30kg
最小表示 0.001g 0.01g 0.01g 0.1g 0.1g
計量皿寸法 φ140mm W190×D190mm W310×D330mm
外形寸法(WDH) 294×352×470mm 294×352×470mm 310×444×672mm

 表示器i03タイプ

型式 FZ-60K-i03 FZ-100K-i03 FZ-200K-i03 FZ-150KF-i03 FZ-300KF-i03
税抜価格 ¥1,100,000 ¥1,100,000 ¥1,150,000 ¥1,250,000 ¥1,350,000



表示器i02タイプ

型式 FZ-60K-i02 FZ-100K-i02 FZ-200K-i02 FZ-150KF-i02 FZ-300KF-i02
税抜価格 ¥1,080,000 ¥1,080,000 ¥1,130,000 ¥1,230,000 ¥1,330,000



ひょう量(Max) 60kg 100kg 200kg 150kg 300kg
最小表示 0.1g 1g 1g 1g 1g
計量皿寸法 W380×D530mm W800×D600mm
外形寸法(WDH) 380×653×804mm 800×600×142mm



 【乾電池駆動型】

 表示器i03タイプ

型式 FZ-B620-i03 FZ-B3200-i03 FZ-B6200-i03 FZ-B15000-i03 FZ-B30KP-i03
税抜価格 ¥528,000 ¥398,000 ¥448,000 ¥398,000 ¥700,000

表示器i02タイプ

型式 FZ-B620-i02 FZ-B3200-i02 FZ-B6200-i02 FZ-B15000-i02 FZ-B30KP-i02
税抜価格 ¥508,000 ¥378,000 ¥428,000 ¥378,000 ¥680,000



ひょう量(Max) 620g 3200g 6200g 15000g 30kg
最小表示 0.001g 0.01g 0.01g 0.1g 0.1g
計量皿寸法 φ140mm W190×D190mm W310×D330mm
外形寸法(WDH) 294×352×470mm 294×352×470mm 310×444×672mm



  表示器i03タイプ

型式 FZ-B60K-i03 FZ-B100K-i03 FZ-B200K-i03 FZ-B150KF-i03 FZ-B300KF-i03
税抜価格 ¥800,000 ¥900,000 ¥950,000 ¥1,050,000 ¥1,150,000

表示器i02タイプ

型式 FZ-B60K-i02 FZ-B100K-i02 FZ-B200K-i02 FZ-B150KF-i02 FZ-B300KF-i02
税抜価格 ¥780,000 ¥880,000 ¥930,000 ¥1,030,000 ¥1,130,000



ひょう量(Max) 60kg 100kg 200kg 150kg 300kg
最小表示 0.1g 1g 1g 1g 1g
計量皿寸法 W380×D530mm W800×D600mm
外形寸法(WDH) 380×653×804mm 800×600×142mm

オプション

型式 製品名 税別価格
-R1 RS-232C単方向出力(Dsub 9P) ¥60,000
-R4 RS-422A双方向出力(Dsub 9P) ¥60,000
-LM リレー出力 ¥80,000
-BCD オープンコレクタ出力(アンフェノール 36P) ¥80,000
- 表示器ポールスタンド ¥68,000
- 表示器別置卓上スタンド ¥18,000
- ピット設置用金具 ¥60,000
- 電源ケーブル延長(5m毎) ¥4,000
- はかり延長ケーブル 5m ¥20,000
- はかり延長ケーブル 10m ¥25,000
- ガラス風防FZ-620用(小サイズ) ¥50,000
- ガラス風防FZ-620用(中サイズ) ¥60,000
- ガラス風防FZ-620用(大サイズ) ¥70,000
注意:オプション併用ができないものがあります。 オプション出力を2個併用の場合は、別型の電源ボックスM型となります。 詳細はお問い合わせください。

周辺機器

型式 製品名 税別価格
DLZ-200 データロガー ¥150,000
CSP-160Ⅱ プリンタ※安全箇所にて使用 ¥65,000
CSP-240 プリンタ※安全箇所にて使用 ¥120,000
BTZ Bluetooth出力ユニット ¥150,000
- はかり取付金具(DLZ、BTZ用) ¥10,000
